扒渣機多路閥說明書
文章來源：作者：人氣：233發表時間：2019-09-19 14:29:53
多路閥是將兩個以上的閥塊組合在一起，用以操縱多個執行元件的運動。因它可根據不同液壓系統的要求，把各種閥組合在一起，所以它結構緊湊，管路簡單，壓力損失小，而且安裝方便，所以廣泛應用于工程機械，扒渣機和其他要求操作多個執行元件運動的行走機械。

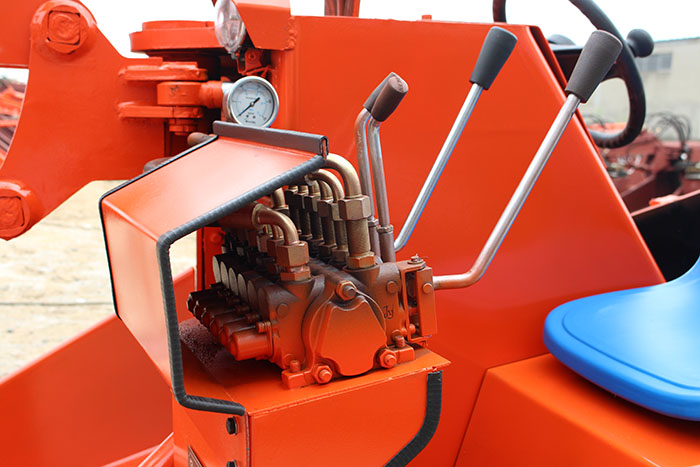

多路閥是扒渣機上的主要液壓元件，主要負責液壓臂的操控作用，具體為扒渣機操作臂的扒渣、清理、左右擺動、后尾部的升降等都需要多路閥的配合。

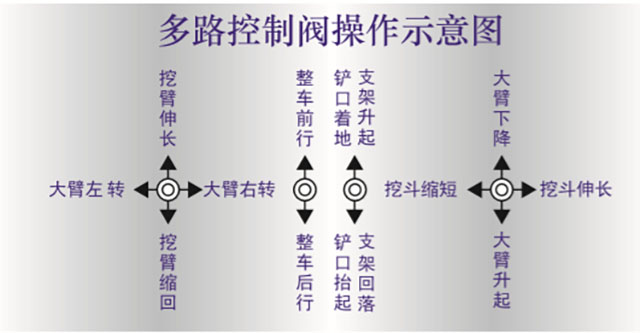

扒礦作業時 ：
向前推動手柄通過多路換向閥控制輸送架油缸支起輸送架 ，使集料口著地，并將前輪支起。 按下輸送按鈕 接觸器動作 ，輸送電滾筒開始工作，帶動輸送帶開始輸料工作。
前推或后拉手柄，通過多路換向閥控制斗桿油缸動作，從而驅動斗桿繞其與大臂的銷軸向上或 向下旋轉，從而實現伸長或挖掘。前推或后拉手柄 ，通過多路換向閥控制轉座油缸動作，從而驅動 挖掘臂向右或向左回旋。
前推或后拉手柄，通過多路換向閥控制大臂油缸動作 ，驅動大臂繞其與支座的銷軸順時針或逆針旋轉 ，從而實現大臂下降或提升 。
前推或后拉于柄 47 ，通過多路換向閥控制鏟斗油缸動作 ，驅動挖斗繞其與小臂的錢軸向上 （ 外翻 ） 或向下 （ 內收 ） 旋轉 ，使挖斗來回翻轉 ，從而實現挖料或卸料
多路閥是扒渣機上的主要液壓元件，主要負責液壓臂的操控作用，具體為扒渣機操作臂的扒渣、清理、左右擺動、后尾部的升降等都需要多路閥的配合。
向前推動手柄通過多路換向閥控制輸送架油缸支起輸送架 ，使集料口著地，并將前輪支起。 按下輸送按鈕 接觸器動作 ，輸送電滾筒開始工作，帶動輸送帶開始輸料工作。
前推或后拉手柄，通過多路換向閥控制斗桿油缸動作，從而驅動斗桿繞其與大臂的銷軸向上或 向下旋轉，從而實現伸長或挖掘。前推或后拉手柄 ，通過多路換向閥控制轉座油缸動作，從而驅動 挖掘臂向右或向左回旋。
前推或后拉手柄，通過多路換向閥控制大臂油缸動作 ，驅動大臂繞其與支座的銷軸順時針或逆針旋轉 ，從而實現大臂下降或提升 。
前推或后拉于柄 47 ，通過多路換向閥控制鏟斗油缸動作 ，驅動挖斗繞其與小臂的錢軸向上 （ 外翻 ） 或向下 （ 內收 ） 旋轉 ，使挖斗來回翻轉 ，從而實現挖料或卸料
