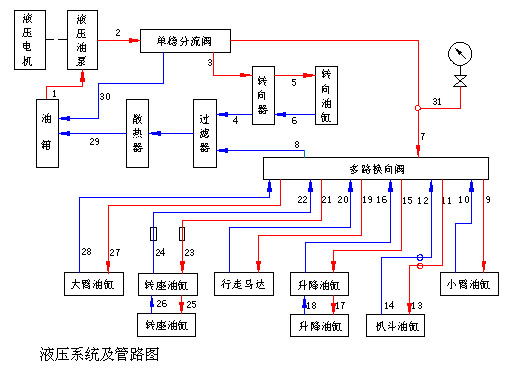

整機以柴油機或電機做動力，正常工作時，電機或柴油機帶動齒輪油泵運轉，齒輪泵將64#液壓油從油箱內吸出，液壓油經過齒輪泵壓流入調壓閥和分流閥，經分流閥分配后，分別流入方向機和多路換向閥，不工作時，多路閥操縱手柄要停在空檔位，液壓油從多路操作閥流出后，經過外置回油過濾器、散熱器返回油箱，完成一個循環。

整機工作時、操作人員操作多路閥操作柄，多路閥一般有八個操作動作?；y切斷U型或O型閥桿，可以打開相應閥體兩腔，這時液壓油會進入相應的油缸進油孔，液壓油壓力會推動油缸活塞桿完成相應動作，往復動作時，液壓油會經過油缸出油孔回流至過濾器、散熱器后返回油箱。如果多路閥操縱手柄沒有動作，多路換向閥自動回位。

旋轉方向盤，液壓油經換向閥進入轉向油缸的一腔，推動活塞桿使前輪發生偏轉，完成轉向，油缸另一腔的油經轉向閥回流至過濾器、散熱器返回油箱。

工作壓力超過整定值時，多路換向閥的安全閥打開，高壓油經回油管返回油箱，防止系統超壓損壞液壓元件及管路。
